油气回收系统项目

油气回收系统

油气回收系统：分为一次油气回收系统，二次油气回收系统，三次油气回收系统。现在我们重点介绍油库的油库油气回收系统。

一、回收原理

油库油气回收系统的作用是将油罐车泄油产生的油气通过密闭方式回到油罐车内。油罐车到位后，使用专用油气回收管将油罐油气回收口与罐车油气回收口相连，保证泄油过程中储油罐内油气回收至油罐车，如果没有油气回收设备会造成大气污染和资源浪费。

二、主要设备

油气回收装置主要由以下几个单元组成：

1) 吸附单元；

2) 真空再生（脱附）单元；

3) 油气吸收单元；

4) 电气控制单元

三、工艺流程

油气回收处理装置，是将油气从气相转化为液相的设备，是油气回收系统的末端设备，具有环保、节能、安全等特点。

在油库或炼化厂，当油罐车装载油品的时候，原来空油罐里的油气和空气与装载的液态产品挥发的油气相混合，随着液体注满空的油罐车，液体把空气和油气从油罐车顶部挤出，在微正压的作用下，通过油气回收管道进入集气管道系统后流入气液分离罐，气液分离罐将油气中的液态油品分离出来，分离出来的液态油达到一定的液位后用泵将液态油抽回油罐，之后完全不带液体的油气流入油气回收装置。

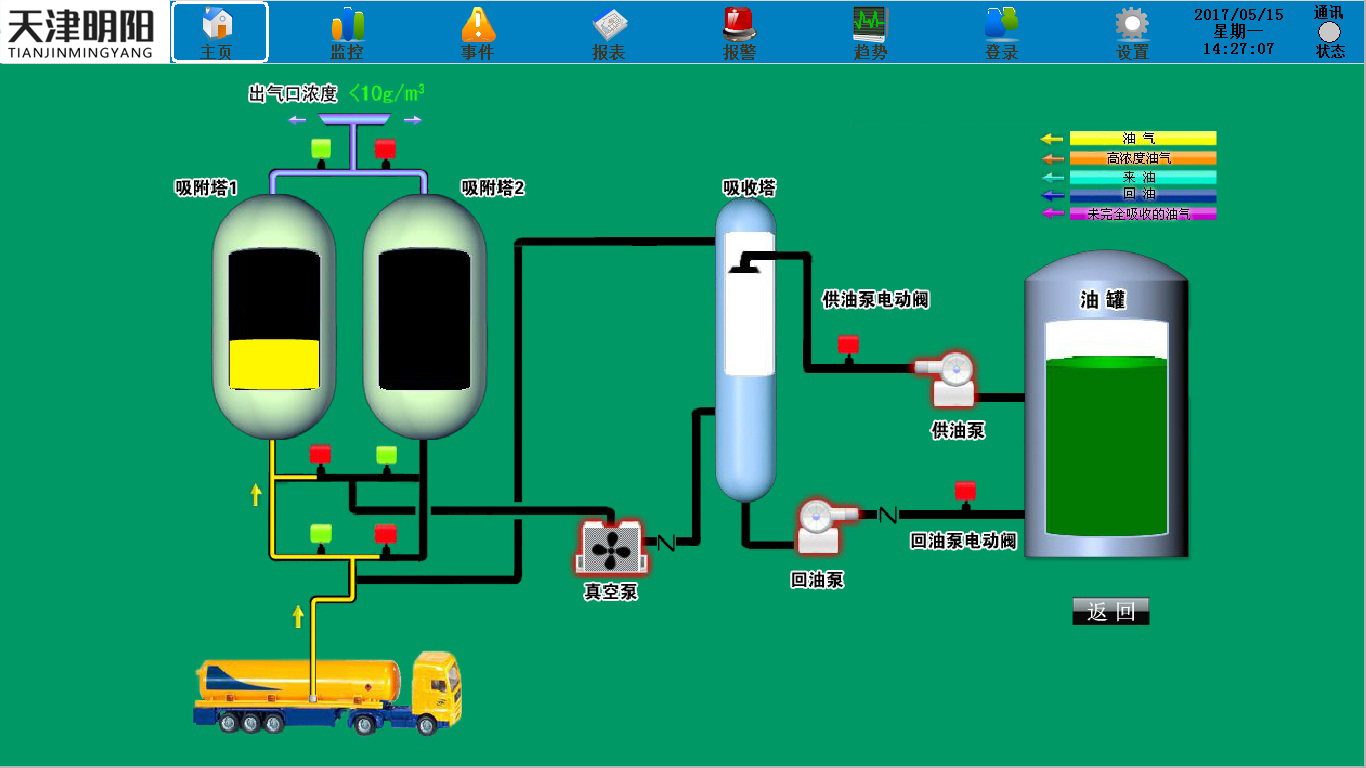

进入油气回收装置后，油气进入两个吸附罐其中的一个，每个吸附罐内都装填有活性炭，活性炭具有很大的比表面积，每公斤活性炭的饱和吸附量多达 0.5 公斤的轻烃组分。油气流经活性炭时，油气中的轻烃组分绝大部分被活性炭吸附，剩余微量未被吸附的轻烃与空气，从吸附罐的顶部达标排放，随着活性炭吸附油气量的增加，活性炭逐渐达到额定吸附量后，必须进行再生，以继续发挥吸附作用。

吸附达到设定时间后，系统自动切换到另一个吸附罐继续吸附油气，启动真空泵，对完成吸附的吸附罐进行抽真空，打破活性炭与轻烃组分之间的吸附力，将轻烃组分从活性炭中释放出来，经真空泵输送到吸收塔中部，轻烃组分会不断向上运动，同时通过供油泵将库区汽油储罐内的汽油送入吸收塔顶部喷淋，两种介质经过比表面积非常大的填料层均匀分配，充分接触，轻烃组分不断的被汽油溶解吸收，吸收油气后的汽油被回油泵输送回汽油储罐内，达到油气回收的目的。剩余少量未被吸收的油气，从吸收塔顶部通过工艺管线，回到吸附罐，进行二次吸附。吸附罐解吸再生完成后，进行破真空作业，将空气引入吸附罐，使吸附罐逐步的恢复至常压，完成再生流程。此时正在进行吸附油气的吸附罐，已完成吸附流程，两个吸附罐进行切换，将完成真空解吸再生的吸附罐投入吸附油气作业，对吸附完成的吸附罐进行真空解吸再生，从而实现活性炭吸附、解吸再生的连续作业。
